NOGGIN – Адаптивни георадарни системи (GPR)

Георадарните Системи NOGGIN са признати от водещи изследователи за предоставянето на данни с най-високо качество в света. Те са също така проектирани да работят при най-тежките условия по света.

Адаптивни и доказани георадари за всяко приложение

NOGGIN системите са налични в четири централни честоти и пет стандартни конфигурации, което им позволява да събират данни във всякаква среда и за всяко приложение.

Антени за георадар Noggin

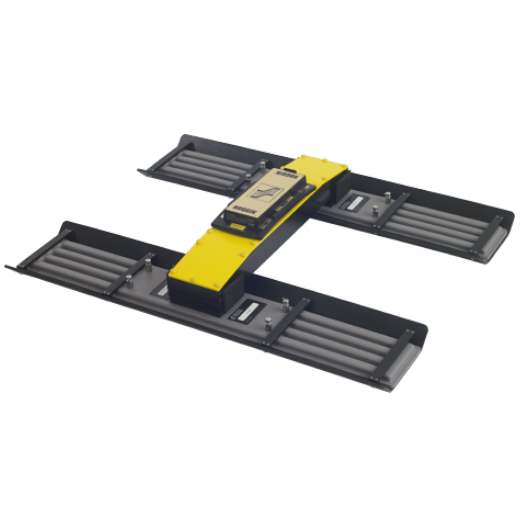

Noggin 100 GPR Sensor: 100 MHz

noggin 100

Noggin 250 GPR Sensor: 250 MHz

Антена на 250 MHz

Noggin 500 GPR Sensor: 500 MHz

Noggin 1000 GPR Sensor: 1000 MHz

Конфигурации и приложения



Конкретни конфигурации за всека антена





SmartCart: Здрава и сгъваема количка за геоложко картографиране и геотехнически изследвания

SmartCart е здрава и лесно сгъваема количка с 4 колела, идеална за професионално геоложко картографиране, геотехнически приложения и дълбоко подземно картографиране на комунални услуги. Създадена с мисъл за удобство и издръжливост, SmartCart е незаменим инструмент за инженери и геолози, работещи в сложни условия.

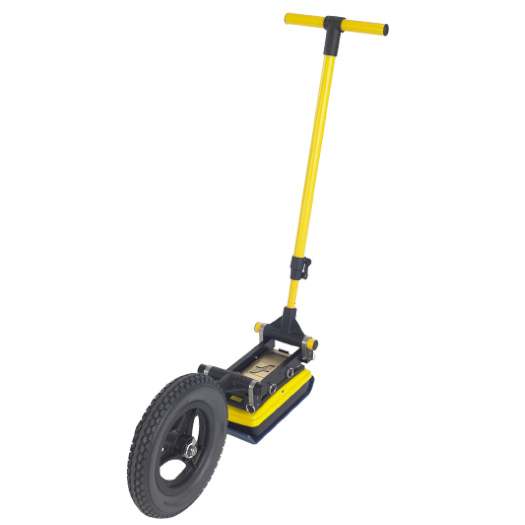

SmartTow: Компактен уред за теглене в инфраструктурни проекти

SmartTow е лек и компактен уред за теглене, създаден специално за SUM/SUE (Surface Utility Mapping/Subsurface Utility Engineering), подземни резервоари за съхранение (UST) и дренажни системи. Той осигурява максимална ефективност при инфраструктурни проекти и е подходящ за работа в различни условия на терена.

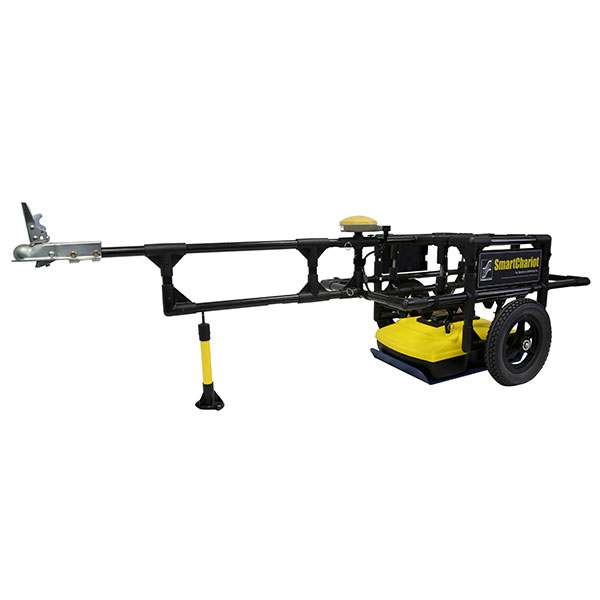

SmartChariot: Ремарке за археология и криминалистика

SmartChariot е универсално ремарке, което лесно се прикрепя към всяко превозно средство с теглич. Този продукт е създаден за нуждите на археологията и криминалистиката, като предлага безопасно и стабилно транспортиране на оборудване и материали.



SmartHandle: Ръчен уред за оценка на настилки и бетонни конструкции

SmartHandle е лек и компактен ръчен уред, който позволява лесно дърпане или бутане при оценка на настилки, мостове и бетон. Съчетавайки удобство и прецизност, SmartHandle е идеалният инструмент за професионалисти в строителството и инженерството.



SmartSled: Шейна за груби ледени терени и открити пространства

SmartSled е шейна, която може да бъде теглена зад всяко превозно средство, идеална за работа в големи открити и груби ледени терени. Перфектна за използване в сурови условия, тя е незаменим помощник за изследователи и работници в арктически и антарктически региони.



SmartCart, SmartTow, SmartChariot, SmartHandle и SmartSled: Съвместимост с Noggin GPR сензори

Ако търсите идеалното оборудване за геофизични изследвания и картографиране, системите SmartCart, SmartTow, SmartChariot, SmartHandle и SmartSled са перфектният избор, когато се използват с Noggin GPR сензори. Ето подробности за съвместимостта:

  1. Noggin 100 GPR Sensor:
    • Съвместимост: Noggin 100 GPR сензорът е съвместим със SmartCart и SmartTow. Тези комбинации предлагат надеждност и прецизност за геоложко картографиране и подземни проучвания.
  2. Noggin 250 GPR Sensor:
    • Съвместимост: Noggin 250 GPR сензорът може да се използва със SmartCart, SmartTow, и SmartChariot, предоставяйки разширени възможности за археологически и криминалистични изследвания, както и за геотехнически приложения.
  3. Noggin 500 GPR Sensor:
    • Съвместимост: Noggin 500 GPR сензорът е напълно съвместим със SmartCart, SmartTow, SmartChariot, SmartHandle и SmartSled. Този сензор е изключително ефективен за широк спектър от приложения, включително оценка на настилки, мостове и бетон, както и работа в сурови ледени терени.
  4. Noggin 1000 GPR Sensor:
    • Съвместимост: Noggin 1000 GPR сензорът е най-гъвкавият от всички, съвместим с всички системи: SmartCart, SmartTow, SmartChariot, SmartHandle и SmartSled. Този сензор предлага най-високото ниво на детайлност и точност, подходящо за най-взискателните изследователски задачи.

NOGGIN обхваща нужните дълбочини и резолюции за подземни изследвания. Изберете комбинацията от централна честота и конфигурация, която най-добре отговаря на вашето приложение и терен.

Мощно, но лесно събиране на данни

Настройвайте параметрите за събиране на данни и лесно преглеждайте резултатите на място с високорезолюционния, видим при слънчева светлина, тъчскрийн цифров видео регистратор (DVL). Ноггините са създадени да работят в широк спектър от среди, температури и метеорологични условия.

  • Ултра-широколентови (UWB) GPR антени: Наземно свързани за максимално проникване на сигнала и качество на данните.
  • Цифров видео регистратор: Висока резолюция, видим при слънчева светлина, с резистивен тъчскрийн и Wi-Fi и USB за пренос на данни.
  • Гъвкаво събиране на данни: Променяйте GPR параметрите за оптимизиране на изследването. Настройвайте дълбочина, размер на стъпката, стакване, времеви прозорец, размер на решетката, задействане и други.
  • Wi-Fi мини-отчети: Изпратете отчет с данни за линия, дълбочина или картов изглед до клиентите или колегите си по електронна поща.
  • Дълбочинно сегментиране: Събирайте решетки с данни и вижте дълбочинните сегменти на място.
  • Картов изглед: С помощта на външен GPS, покажете планов картов изглед на изследвания път, решетки, полеви интерпретации и маркери.
  • Полеви интерпретации: Добавяйте цветово кодирани интерпретации и полеви маркери с едно докосване на екрана.
  • Опционален GPS: Интегриран GPS за пост-процесиране и експорт към Google Earth™, CAD чертежи и GIS бази данни.
  • Многоезичен интерфейс: Английски, френски, немски, испански, японски, опростен китайски, фарси, руски, арабски.

Лесно стартиране и управление

Софтуерът за събиране на данни на DVL 500 Ноггините има предварително зададени настройки, за да започнете работа бързо; за линейни изследвания просто задайте желаната дълбочина и започнете събирането на данни. За събиране на решетки, операторът на GPR задава размера на решетката и разстоянието между линиите. Екранът насочва потребителя да събира всяка линия, докато решетката не бъде завършена. Лесно е да се работи около препятствия, да се прескочат линии или да се съберат повторно, ако е необходимо.

След като решетката бъде завършена (или по всяко време след събиране на поне 3 линии), данните от решетката могат да бъдат обработени в дълбочинни сегменти (директно на място!).

Специални настройки за необичайни проекти

За потребители, ангажирани с необичайни проекти, Ноггините предлагат и персонализирани настройки за събиране на данни с екстремни стойности:

  • Дълбочини до 200 метра (320 м в лед)
  • Опции за задействане включват одометър, бутон и свободен режим
  • Свободен режим във времето или свободен режим със скорост за събиране на данни на вода, сняг или лед
  • Решетки до 250 х 250 м
  • Зиг-заг модел на събиране на решетки
  • Размери на стъпките от 5 милиметра до 5 метра
